Galaxie® GH

  • Galaxie® GH – 入力段に直交減速段と中空軸付き(オプション)バージョン Galaxie®

Galaxie GH® は、標準的な産業用サーボモータに取り付けるためのハイポイドとアダプタープレートを入力段に備えた直交減速機です。

続きを読む

  • モデルおよび用途
  • 技術データ
  • 利用可能なオプション

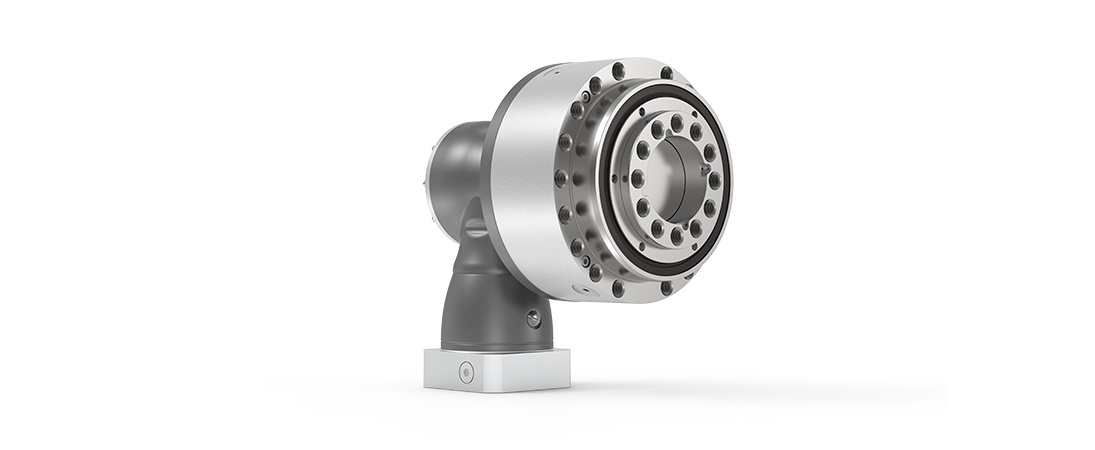

ハイポイドとアダプタープレートを入力段に備えた Galaxie® 減速機。同軸型の入力段と中空軸もご用意しています。


利点

  • 最大トルク密度
  • 卓越したねじれ剛性
  • メンテナンスフリー
  • 同期精度が向上
  • 堅牢で精密な出力ベアリング
  • ゼロバックラッシュ
  • 統合が容易


メリット

  • 生産性の向上
  • 工程の安定化
  • 新世代のハイパフォーマンスマシン
  • 競争優位性の強化
  • プロジェクトのライフタイム短縮
  Galaxie® robustness line
サイズ単位110135175
バージョン GHGHGH
外径1D  [mm]160191241
長さ2l  [mm]215260302

最大加速トルク3

T2B  [Nm]108618004050
最大出力回転速度3n2max [rpm]958061
定格出力トルク @ n2NT2N  [Nm]4507501685
定格出力回転速度3 @ T2Nn2N  [rpm]232015
非常停止トルク3T2Not [Nm]3000540012000
ねじれ剛性3Ct21 [Nm/arcmin]3706501400
減速比4i72-240

1  コネクタなし/取り付け位置により異なる

2 冷却コネクタなし/入力段およびモータ依存のアダプタープレートにより異なる
3 値は変更される場合があります
4 出力は入力と同じ方向に回転します。



技術データは参考値です。中空軸の設計および MF3 (追加の同軸入力段を備えたもの) の値についてはお問い合わせください。

備考

オプションの中空軸については、お問い合わせください。追加の同軸入力段 (中空軸なし) により、最大減速比 2400:1 まで可能となります。アダプタープレートおよびクランプハブは、一般的な産業用モータに合わせて構成可能です。

代表的な適用装置

フライス盤や旋盤、ガントリーエンドエフェクターまたはウェハの取り扱いなどの CNC 装置における A、B、C 軸の正確な位置決め用。

Galaxie® GH

各種サーボシステムと互換

(Siemens、Boschなど) 特定のアダプタープレートを使用

中空軸

(二段バージョンのみ使用可)

減速比

二段: 72 ~ 240 (中空軸可)
三段:216 ~ 2400

各種サーボシステムと互換

(Siemens、Boschなど) 特定のアダプタープレートを使用

中空軸

(二段バージョンのみ使用可)

減速比

二段: 72 ~ 240 (中空軸可)
三段:216 ~ 2400
