スプライン圧延機の生産性が向上

ドイツのバートデューベンを本拠地とする PROFIROLL社は、スプライン圧延技術の分野で、長年にわたり業界トップの品質を維持しています。同社は、その冷間圧延用スプライン圧延工場において、WITTENSTEIN の画期的な Galaxie®ドライブシステムを採用しています。この駆動システムにより、処理速度と重要な品質パラメータを大幅に高めることができました。生産性は最大 40% 向上しました。

WITTENSTEIN Ltd. Japan - 2-6-6 Shibadaimon

+81-3-6680-2835

+81-3-6680-2841

パワートレインの振動が原因で低下していた圧延速度

これまでは一部のタイプのスプラインにおいて、機械が一定の速度に達するとパワートレイン全体で発生する激しい振動を抑止できませんでした。そのため、高い品質と寸法精度の要件を満たすために、特定の部品については圧延速度を大幅に低下させる必要がありました。振動の原因は、古いサイクロイド歯車でした。これは、この歯車の高い慣性モーメントでのねじれ剛性が不十分だったためです。PROFIROLL社は、ねじれ剛性の改善が他の性能項目に悪影響を与える可能性があったため、標準的な他の歯車に切り替えることに積極的ではありませんでした。





Galaxie® ドライブシステム導入事例

Profiroll Technologies – 専門的な圧延技術のパートナー

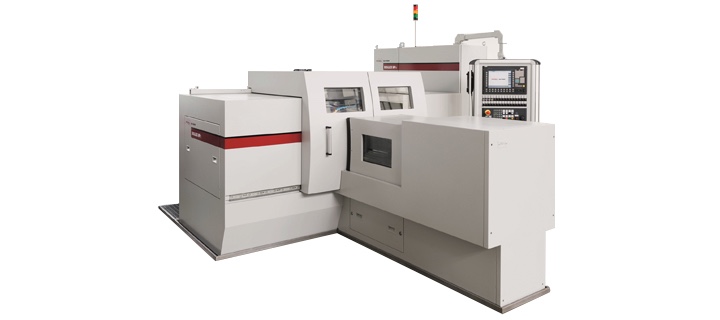

ライプツィヒ (ドイツ) から北へ約 20 マイルの位置にあるバートデューベンを本拠地とする Profiroll Technologies社は、自動車業界等で冷間成形技術を用いて、回転対称の部品をプロファイル加工する機械のトップメーカーです。Rollex シリーズは、対称軸上でのスプラインのプロファイル圧延を可能にする機械です。この圧延プロセスは、サーキュラダイの原理に基づいています。工作物を作業域の内部に配置し、中心部をクランプします。圧延スライドの送り込みが開始されると、スライド上のサーキュラダイによって必要なスプラインプロファイルが冷間成形されます。

GALAXIE® ドライブシステム – あらゆる分野で記録を塗り替える

GALAXIE® ドライブシステム – あらゆる分野で記録を塗り替える

Galaxie® は、新たに開発された高性能モータと、減速機の画期的な運動力学を融合させたホローシャフト駆動システムです。

続きを読む

Galaxie® ドライブシステムでは、スペースを拡大しなくとも、ねじれ剛性が 6 倍近くまで向上します。 続きを読む
