CPK / CPSK ベベルギヤ減速機

  • CPK ストレート軸付きベベルギヤ減速機

  • CPSK B5 互換フランジ付きベベルギヤ減速機



  • CPSK インロー部が長いベベルギヤ減速機



  • CPK エラストマ カップリング付きベベルギヤ減速機



優れた適応性

低コストで、導入しやすいことが特徴です。alpha Basic Line の直交軸減速機は、中程度の位置決め精度が要求される装置向けに設計されています。きわめてコンパクトなベベルギヤ 構造により、スペース上の制限がある装置での使用も可能です。

  • モデルおよび用途
  • 技術データ
  • 利用可能なオプション

特長

CPK
MF バージョン
CPSK
MF バージョン

出力密度

++

位置決め精度

++

高速入力回転速度

++++

ねじれ剛性

++

省スペース設計

++++
  CPK
MF バージョン
CPSK
MF バージョン
減速比i3 ~ 1003 ~ 100

サイズの種類

 43

最大バックラッシュ

jt [arcmin]標準 ≤ 13標準 ≤ 15

ねじれ剛性

Ct21 [Nm/arcmin]0.38 ~ 531.2 ~ 15

最大トルク

T [NM]14 ~ 70033 ~ 272

最大入力回転速度

n1Max [rpm]50005000

曲げ許容モーメント

M2KMax4 ~ 70417 ~ 98
 CPK
MF バージョン
CPSK
MF バージョン

出力タイプ



ストレート軸

キー付軸 b)
入力タイプ

モータ付き

特性
食品機械用潤滑剤 a) b)
付属品

カップリング

a) 省エネ:技術データをご希望の場合は、お問い合わせください。


b) ヴィッテンシュタイン株式会社にお問い合わせください。

製品の特長

高い柔軟性

多様な出力バージョンが、個別の要件に対する、設計の自由度を向上させます。

最高水準の経済性

alpha Basic Line の減速機は非常に低価格で購入でき、高い運転効率を発揮します。

高い出力密度

この減速機は、最小限の取り付けスペースで高い出力密度を発揮します。

多様な装置取付方法

CPS 遊星歯車減速機は、長いインロー部と B5 互換フランジにより、狭いスペースに設置できるコンパクトさを備えています。

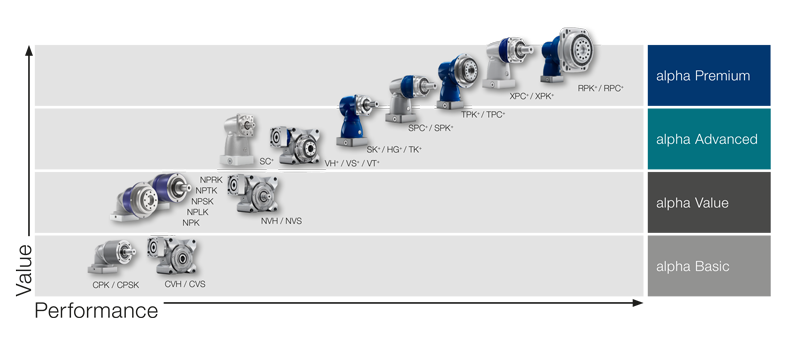

あらゆる軸に対応する WITTENSTEIN alpha

直交軸減速機

WITTENSTEIN alpha はシングルサプライヤとして、あらゆる軸に対応する完全な駆動装置ソリューションを開発しています。

非常に高い精度を要求される工作機械から、最大限の生産性が必要となる包装機械類まで、実質的にすべての装置で使用できます。
WITTENSTEIN alpha は、最高の品質と信頼性、高精度と同期精度、最大の出力密度、長寿命、そしてきわめてシンプルなモータ装着の代名詞となっています。
