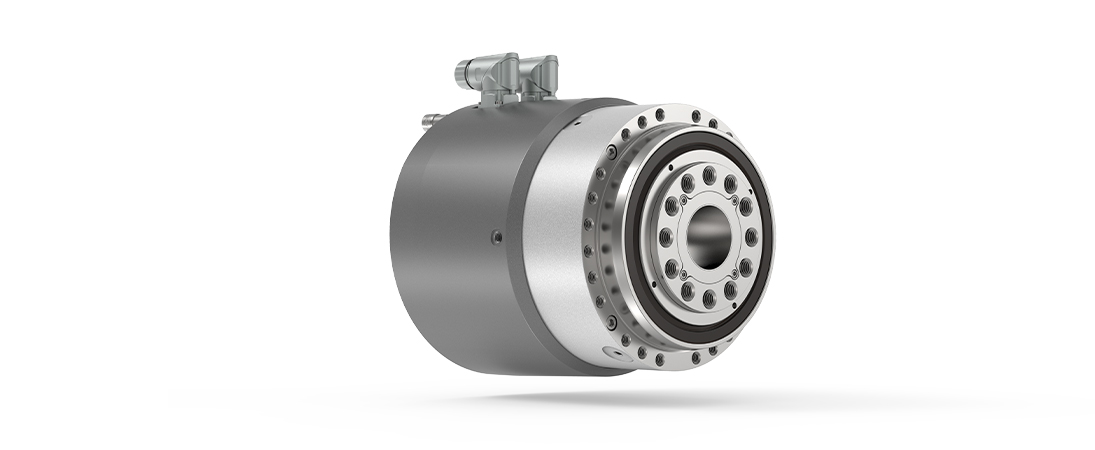

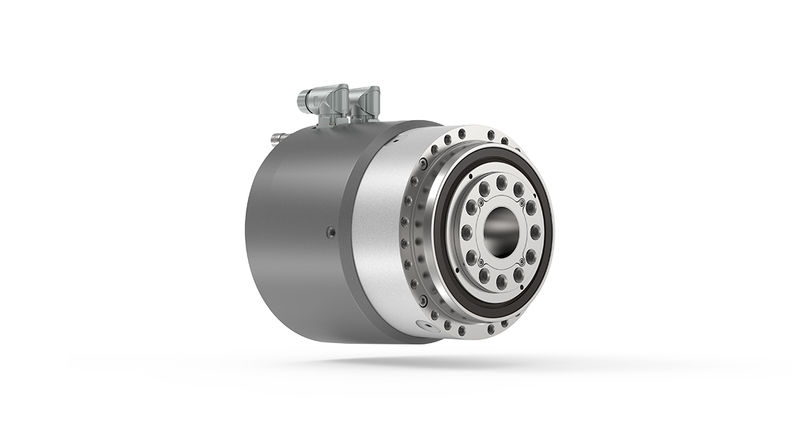

減速機バージョンと同じ特性を持つ小型の中空軸ギアモータ。ゼロバックラッシュ、最大のトルク密度、ねじれ剛性、位置決め精度を実現します。
利点
- 最大トルク密度
卓越したねじれ剛性 - パイプやケーブルを通すのに効果的な中空軸
- メンテナンス不要
- 同期精度が向上
- 堅牢で精密な出力ベアリング
- ゼロバックラッシュ
メリット
- プログラム可能なモーションコントロール
- 試運転のコストを削減
- 生産性の向上
- 工程の安定化
- 新世代のハイパフォーマンスマシン
- 競争優位性の強化
| | | Galaxie® robustness line |
|---|
| サイズ | 単位 | 85 | 110 | 135 | 175 |
|---|
| バージョン | | D | D | D | D |
| 外径1 | D [mm] | 144 | 187 | 211 | 263 |
| 中空径 | d [mm] | 26 | 33 | 45 | 57 |
| 長さ2 | l [mm] | 197 | 232 | 240 | 325 |
最大加速トルク3 | T2B [Nm] | 450 | 1086 | 1800 | 4050 |
| 最大出力回転速度3 | n2max [rpm] | 125 | 95 | 80 | 61 |
| 定格出力トルク3 @ n2N | T2N [Nm] | 190 | 450 | 750 | 1685 |
| 定格出力回転数3 @ T2N | n2N [rpm] | 31 | 23 | 20 | 15 |
| 非常停止トルク3 | T2Not [Nm] | 1350 | 3000 | 5400 | 12000 |
| ねじれ剛性3 | Ct21 [Nm/arcmin] | 160 | 370 | 650 | 1400 |
| 減速比4 | I | -24 |
Galaxie® accuracy line シリーズのサイズは、お問い合わせください
1 コネクタなし/取り付け位置により異なる
2 冷却コネクタなし
3 値は変更される場合があります
4 マイナスのギア比の場合、出力は入力の反対方向に回転します。
技術データは水冷ありのアクチュエータで有効です。対流冷却の場合、データが異なる場合があります。
技術データは参考値です。
備考
用途により、異なるエンコーダオプション、冷却オプション (水冷、対流)、電気コネクタ、オプションの保持ブレーキが必要となる場合は、お問い合わせください。
代表的な適用装置
フライス盤や旋盤、インデックステーブルなどの CNC装置における A、B、C 軸の正確な位置決め用。
