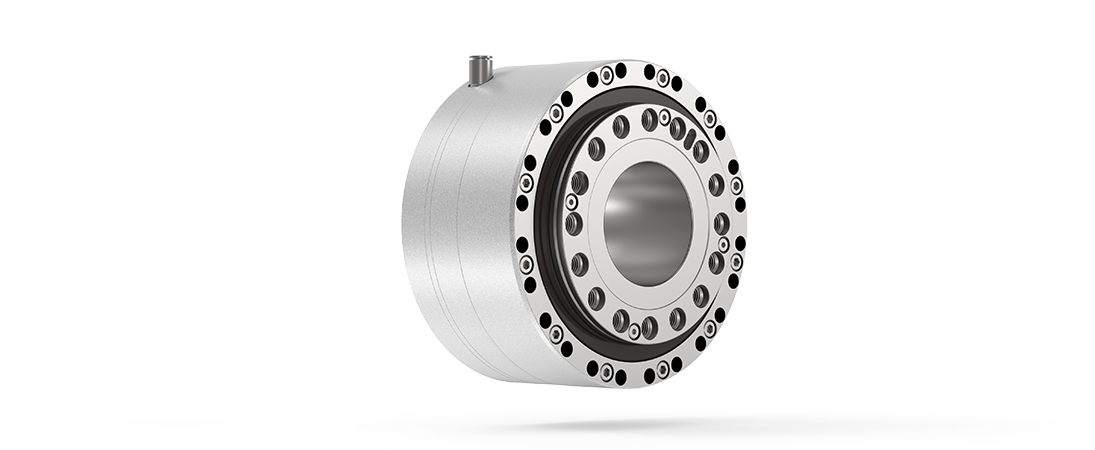

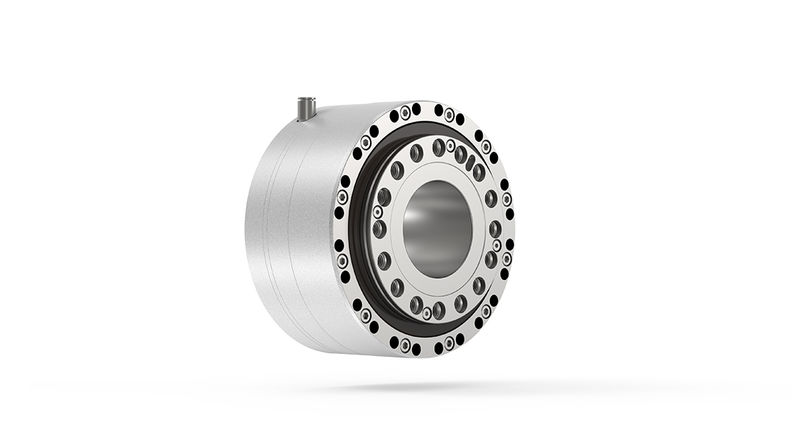

中空軸とフランジ入力インターフェースを備えた、カスタマイズ可能なゼロバックラッシュ減速機
利点
- カスタマイズ可能な減速機
- 最大トルク密度
- 最大ねじれ剛性
- メンテナンスフリー
- 動作の正確性を改善
- 堅牢で精密な出力ベアリング
- 真のゼロバックラッシュ
- 機械デザインに簡単に統合
メリット
- 生産性の向上
- 工程の安定化
- より高性能な機械設計を実現
- 競争優位性の強化
- 試運転の時間とコストを削減
| | | Galaxie® robustness line | | Galaxie® accuracy line |
|---|
| サイズ | 単位 | 110 | 135 | 175 | 120 | 190 | 300 |
|---|
| バージョン | | GS | GS | GS | GS | GS | GS |
| 外径1 | D [mm] | 160 | 191 | 241 | 122 | 193 | 304 |
| 中空径 | d [mm] | 33 | 45 | 57 | 44 | 75 | 117 |
| 長さ2 | l [mm] | 145 | 161 | 213 | 84 | 124 | 183 |
最大加速トルク3 | T2B [Nm] | 1086 | 1800 | 4050 | 350 | 1500 | 6000 |
| 最大出力回転速度3 | n2max [rpm] | 95 | 80 | 61 | 125 | 80 | 50 |
| 定格出力トルク3 @ n2N | T2N [Nm] | 450 | 750 | 1685 | 190 | 750 | 3000 |
| 定格出力回転速度3 @ T2N | n2N [rpm] | 23 | 20 | 15 | 60 | 40 | 25 |
| 非常停止トルク3 | T2Not [Nm] | 3000 | 5400 | 12000 | 700 | 3000 | 12000 |
| ねじれ剛性3 | Ct21 [Nm/arcmin] | 370 | 650 | 1400 | 155 | 625 | 2500 |
| 最大入力ラジアル荷重 | F1Q(SF1) [N] | 2150 | 4500 | 5850 | 600 | 1980 | 4100 |
| 減速比4 | I | -24 | 31 |
サイズ085と215はお問い合わせください
1 コネクタなし/取り付け位置によって異なる
2 冷却コネクタなし
3 値は変更される場合があります
4 マイナスのギア比の場合、出力は入力の反対方向に回転します。プラスのギア比の場合、出力は入力と同じ方向に回転します。
Galaxie® robustness line シリーズ:技術データは水冷なしで有効
Galaxie® accuracy line シリーズ:技術データは水冷ありで有効
参照用のみの技術データ
備考
モータを平行に取り付けた状態でのベルト入力駆動、または直接ドライブモータを取り付けた駆動が可能。 サイズ085と215については、ご要望に応じてカスタマイズされたバージョンもご用意できます。
代表的な適用装置
フライス盤や旋盤、インデックステーブルなどのCNC装置におけるA、B、C軸の正確な位置決め用
