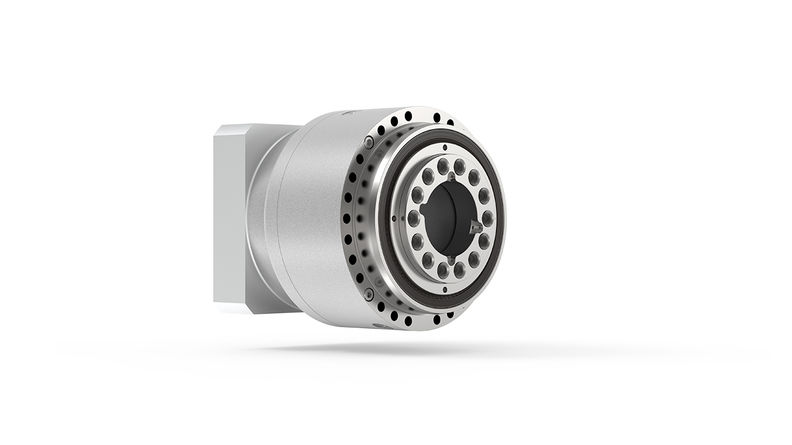

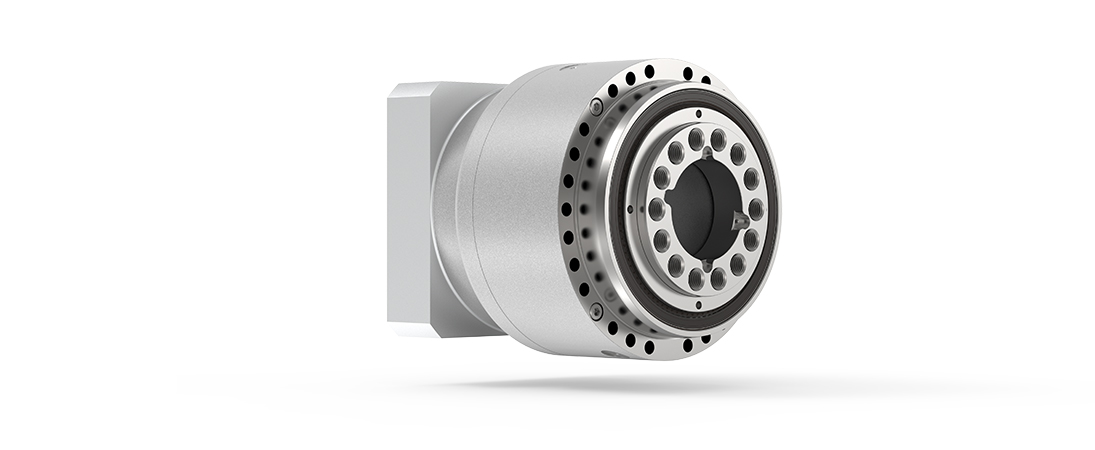

オプションの遊星歯車機構とモータ取り付けアダプタープレートを入力側に備えた、カスタム設計のゼロバックラッシュ減速機。
利点
- 最大トルク密度
- 卓越したねじれ剛性
- メンテナンスフリー
- 同期精度が向上
- 堅牢で精密な出力ベアリング
- ゼロバックラッシュ
- 統合が容易
メリット
- 生産性の向上
- 工程の安定化
- 新世代のハイパフォーマンスマシン
- 競争優位性の強化
- プロジェクトのライフタイム短縮
| | | Galaxie® robustness line | | Galaxie® accuracy line |
|---|
| サイズ | 単位 | 85 | 110 | 135 | 175 | 215 | 120 | 190 | 300 |
|---|
| バージョン | | G | G | G | G | G | G | G | G |
| 外径1 | D [mm] | 115 | 160 | 191 | 241 | 300 | 122 | 193 | 304 |
| 長さ2 | l [mm] | 157 | 177 | 226 | 267 | 316 | 111 | 151 | 215 |
最大加速トルク3 | T2B [Nm] | 450 | 1086 | 1800 | 4050 | 7500 | 350 | 1500 | 6000 |
| 最大出力回転速度3 | n2max [rpm] | 125 | 95 | 80 | 61 | 50 | 125 | 80 | 50 |
| 定格出力トルク3 @ n2N | T2N [Nm] | 190 | 450 | 750 | 1685 | 3130 | 190 | 750 | 3000 |
| 定格出力回転速度3@ T2N | n2N [rpm] | 31 | 23 | 20 | 15 | 12 | 75 | 50 | 31 |
| 非常停止トルク3 | T2Not [Nm] | 1350 | 3000 | 5400 | 12000 | 22500 | 700 | 3000 | 12000 |
| ねじれ剛性3 | Ct21 [Nm/arcmin] | 160 | 370 | 650 | 1400 | 2700 | 155 | 625 | 2500 |
| 減速比4 | i | -24 | 31 |
1 コネクタなし/取り付け位置によって異なる
2 冷却コネクタなし/入力段およびモータ依存のアダプターテンプレートにより異なる
3値は変更される場合があります
4 マイナスのギア比の場合、出力は入力の反対方向に回転します。プラスのギア比の場合、出力は入力と同じ方向に回転します。
Galaxie® robustness line シリーズ:技術データは水冷なしで有効
Galaxie® accuracy line シリーズ:技術データは水冷ありで有効
技術データは参考値です。2 段減速機の技術データは異なる場合があります。詳細についてはお問い合わせください
備考
アダプタープレートおよびクランプハブは、一般的な産業用モータに合わせて構成可能です。遊星入力段により、最大減速比 i = 301 まで可能となります。
代表的な適用装置
フライス盤や旋盤、ガントリーエンドエフェクターまたは医療技術などの CNC 装置における A、B、C 軸の正確な位置決め用。
